Cisco Nexus 6004 Series

Высокоплотные модульные коммутаторы ЦОД Cisco Nexus 6004 Series

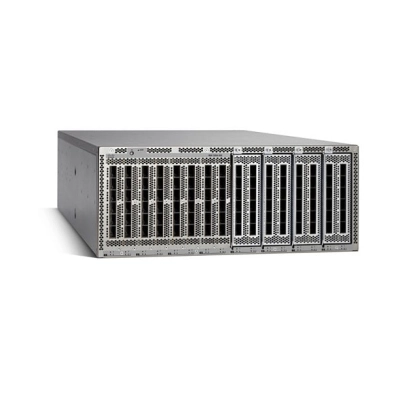

Модульный сетевой коммутатор Cisco Nexus 6004EF (N6K-C6004-EF) представляет собой мощную высокоплотную платформу высоты 4U enterprise- и carrier-класса, разработанную специально для ядра, агрегации и роли Spine/Leaf в крупных центрах обработки данных (ЦОД), виртуализированных средах и конвергентных сетях хранения (LAN/SAN).

Шасси Cisco Nexus 6004EF обеспечивает рекордную плотность портов 10G/40G Ethernet и FCoE в компактном конструктиве, поддерживая неблокируемую коммутацию L2/L3-трафика на полной скорости всех портов (wire-rate) с задержкой менее 1 микросекунды под управлением операционной системы Cisco NX-OS.

Аппаратная архитектура и конфигурация Cisco Nexus 6004EF

• Cisco Nexus 6004EF (N6K-C6004-EF):

  • Модульное шасси высоты 4U, оснащенное 4 слотами расширения (Expansion Modules) для установки гибких портовых карт (Line Cards/GEM).

  • Поддерживает суммарно до 96 портов 40G QSFP+ или до 384 портов 10G SFP+ / 10GBASE-T (при делении 40G-портов с помощью Breakout-кабелей).

  • Совместимость с модулями универсальных портов (Unified Ports) с поддержкой Native Fibre Channel (8G/16G FC) и FCoE, а также модулями высокой плотности 10GBASE-T и 40G QSFP+.

Ключевые преимущества серии Cisco Nexus 6004

• Экстремальная пропускная способность: Суммарная коммутационная способность матрицы до 7.68 Тбит/с, обеспечивающая высокую производительность для Spine/Leaf архитектур и облачных вычислений.

• Конвергенция LAN и SAN (Unified Fabric): Сквозная аппаратная поддержка Fibre Channel over Ethernet (FCoE) и Native FC позволяет объединить сетевую инфраструктуру и системы хранения данных в единую фабрику.

• Масштабирование с помощью Nexus 2000 FEX: Выступает в роли родительского коммутатора для сотен фабричных расширителей Cisco Nexus 2000 (FEX), обеспечивая централизованное управление тысячами серверных портов из единой консоли.

• Полный стек L3-маршрутизации и VXLAN: Поддержка аппаратной маршрутизации IPv4/IPv6, протоколов BGP, OSPF, IS-IS, PIM, а также технологий сетевого наложения VXLAN для построения многоарендных (Multi-Tenant) облаков.

• Максимальная надежность (Enterprise High Availability): Резервирование источников питания N+1 (AC/DC) и вентиляторных модулей по схеме N+1 с поддержкой горячей замены (Hot-Swappable) и функцией безаварийного обновления ПО (ISSU).

Инженеры компании помогут с проектированием сетевой фабрики ЦОД, подбором модулей расширения (GEM), трансиверов 10G/40G/FC и DAC/AOC-кабелей, а также проконсультируют по вопросам лицензирования L3-функционала.
